Depuis 2005, EBI Electric développe et intègre des systèmes de vision artificielle pour l’industrie de la transformation du bois : plancher, composantes, meuble, lambris et autres domaine comme fibrociment et Canexel.
Les scanneurs EBI sont utilisés dans plusieurs applications : délignage, tronçonnage, profilage, finition, contrôle de couleur et contrôle de qualité.
Les équipements de la gamme de scanneurs EBI Inspector combinent :
-
vision 2D et 3D (caméras, lasers)
-
détection de défauts physiques et de caractéristiques d’apparence
-
contrôle dimensionnel et de profil
-
intelligence artificielle (classification et segmentation d'images)
Les différentes types de scanneurs Inspector de EBI Electric
Les solutions de scan EBI se déclinent en plusieurs produits complémentaires :
-
Inspector B : scanneur linéaire de tronçonnage et de délignage
-
Inspector T : scanneur transversal
-
Inspector F : scanneur de finition (teinture, vernis, couleur) pour bois, fibrociement, OSB, MDF, etc.
-
Inspector E : scanneur de fentes en bout et d’extrémités
-
Inspector P : scanneur de profil
-
Inspector S : détecteur d’essence de bois
-
Inspector R : système de relecture d’identification (OCR, codes-barres)
Ces scanneurs partagent une même vision technologique :
-
interface Windows simple d’utilisation
-
paramétrage des recettes de production et des tolérances
-
statistiques de production en temps réel
-
intégration possible à des systèmes d’impression ou de marquage pour la traçabilité
Optimisation et tronçonnage Inspector B

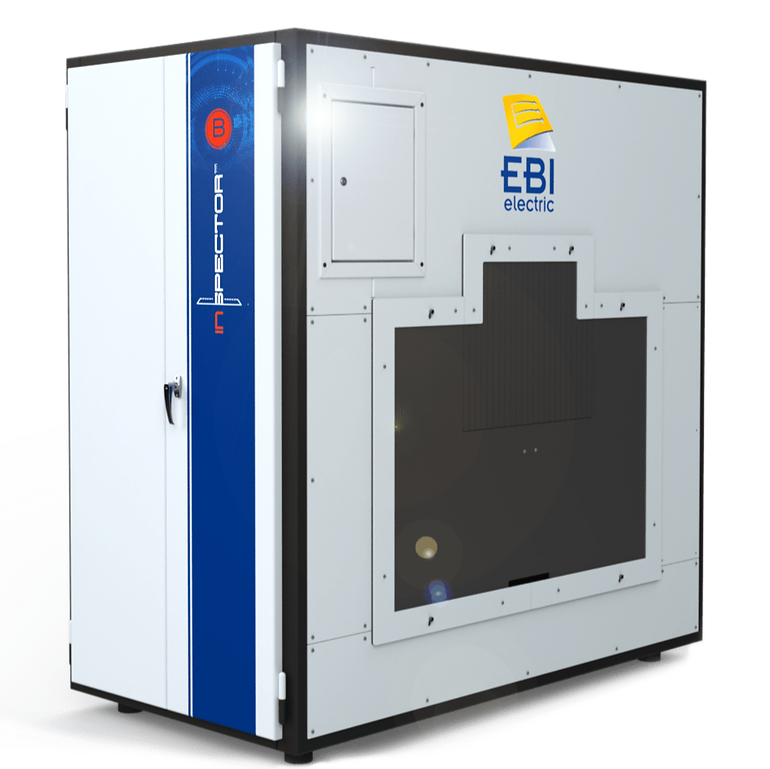

L’Inspector B est un scanneur de tronçonnage linéaire pour tout type de bois.
-
Optimisation
-
Scanner linéaire (délignage, tronçonnage, gradage NHLA)
-
Interface cohérente pour toutes les optimisations de scanner
-
Détection des caractéristiques de couleur
-
Détection des défauts physiques
-
Scan de 1, 2 ou 4 faces
-
Caméras couleur ou 3D
-
Assistance opérateur
-
L’objectif principale du scanneur est d’optimiser le rendement matière et la valeur en proposant en temps réel la meilleure décision de coupe pour chaque planche de bois.
Délignage et scanneur transversal – Inspector B / T
Ces systèmes servent à :
-
reconnaître les défauts sur les planches
-
optimiser la position de délignage
-
supporter le classement automatisé selon les règles et les besoins de production
Dans un projet de délignage et de classement automatisé pour des bardeaux de cèdre par exemple, les solutions EBI ont permis :
-
intégration d’un système de vision 2 faces
-
utilisation de l’IA pour augmenter l’efficacité de détection des nœuds sains, nœuds pourris, fentes et pourriture
Inspection de finition – Inspector F (teinture, vernis, couleur)
L’Inspector F est le scanneur d’inspection couleur et défauts pour les lignes de finition (teinture, vernis, couleur).
-
Optimisation / Finition
-
Scanner pour teinture, vernis, couleur
-
Détection des défauts et des écart de tolérance
-
Aide à la standardisation des produits au niveau de leur apparence
-

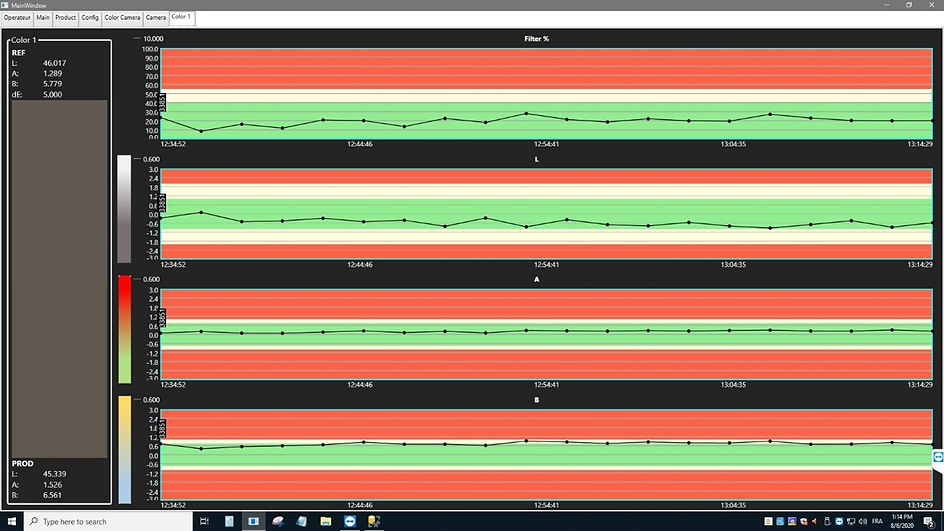

Le système de contrôle de surface et de couleur après finition proposé par EBI Electric vise à :
-
Effectuer le suivi des données de production relatives à la couleur
-
Mesurer la surface de plancher par panneau et au total pour une production ciblée
-
Caméra 3D pour la localisation des lambris pour l’inspection de la couleur
L’inspection s’effectue sur la totalité de la production
L’analyse et la validation de la couleur se font à partir des couleurs prédéterminées dans le système. Le processus de sélection des couleurs se fait à partir d’un outil logiciel qui permet de définir les couleurs d’après les pixels de l’image sauvegardée auparavant par le système.
Détection de fentes en bout et contrôle d’extrémités –Inspector E
L’Inspector E est un scanneur de détection de fentes en bout de planche et de contrôle dimensionnel des extrémités.
-
Scanner multi‑capteurs 2D et 3D (lasers et caméras)
-
Précision ajustée selon : essence, qualité, besoins du client et contrôle dimensionnel
-
Règles de détection (taille, tolérances) et zones d’inspection configurables
-
Détection de défauts en bout
-
Fentes en bout (« splits »)
-
Coins cassés (« broken corners »)
-
Défauts sur languette (tongue)
-
Défauts sur rainure (groove)
-
Défauts sur micro‑V
-
-
Contrôle dimensionnel
-
Épaisseur (Th)
-
Hauteur du micro‑V (Vh)
-
Position, longueur, épaisseur de la languette (ToP, ToL, ToTh)
-
Position, profondeur, épaisseur de la rainure (GrP, GrD, GrTh)
-
-
Performance
-
Épaisseur : 3/8" à 1"
-
Largeur maximale : 1" à 12"
-
-
Production et qualité
-
Inspection à 160 planches/min
-
Réduction de la dépendance aux compétences humaines pour l’inspection d’extrémités (absentéisme, formation, fatigue, etc.)
-
-
Traçabilité
-
Possibilité d’impression d'un code sur chaque planche pour identifier les extrémités présentant un ou plusieurs défauts
-
Scanneur de profil – Inspector P
L’Inspector P est un scanneur de profil de planche de bois.
-
Fonctionnement
-
Détecte et mesure tout écart de dimension à la sortie d’un planeur ou d’une moulurière
-
Détecte les écarts de largeur, de longueur et d'épaisseur
-
Écarts au niveau de l’embouvetage (tenon et mortaise)
-
-
Avantages
-
Assure l’uniformité du profil de chaque planche
-
Contrôle la qualité en tout temps sur 100 % de la production
-
Élimine la production non conforme
-
Informe le gestionnaire de tout désajustement de planeur ou de moulurière
-
Permet de paramétrer les alarmes selon les recettes de production et tolérances
-
Diminue le temps de réaction lors d’un désajustement
-
-
Interface
-
Très simple d’utilisation dans un environnement Windows
-
Paramétrage des tolérances par recette de production
-
Programmation de différents types d’alarmes (avertissement ou arrêt de ligne)
-
-
Marquage (option)
-
Jumelé à un système d’impression sur planche, permet de marquer les planches non conformes
-
apprentissage de profils pour du contrôle de qualité
-
Détecteur d’essence de bois – Inspector S
L’Inspector S est un détecteur d’essence de bois.
-
Détection / contrôle de l’essence de bois au sein d’un même lot de production
Cela permet de :
-
différencier les essences : par exemple chêne rouge/blanc, érable, hickory, etc.
-
mieux contrôler la constance des lots
-
adapter les paramètres de production et de classement en fonction de l’essence
Relecture d’identification – Inspector R
L’Inspector R est un système de relecture d’identification pour l’OCR, les codes-barres et l’automatisation de procédé.
Ce scanneur permet, par exemple :
-
de relire et valider les marquages (codes, étiquettes, identifiants)
-
d’intégrer cette information dans le contrôle de production et la traçabilité
.png)

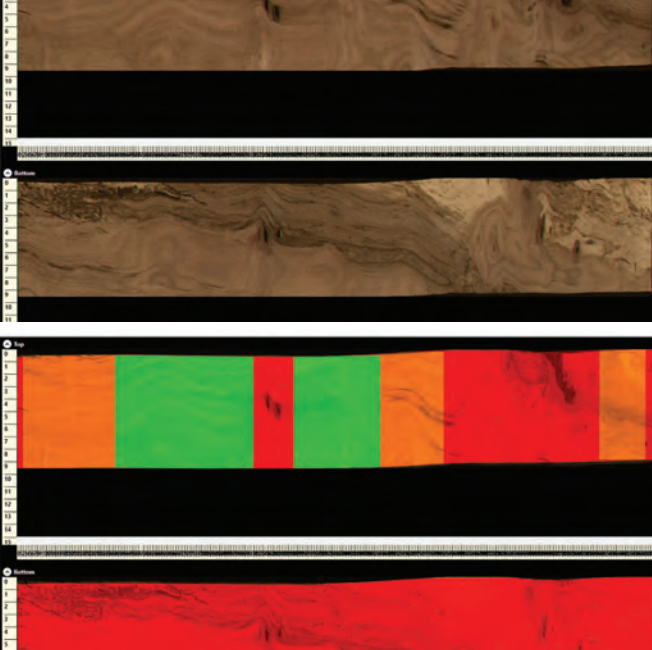

Intelligence artificielle : classification, détection, segmentation
Les systèmes de vision EBI utilisent plusieurs types de tâches IA, en fonction des besoins :
-
Classification
-
Sert à classer des images entières.
-
Utilisée, par exemple, pour le détecteur d’essence de bois (Inspector S) ou la classification dans une application de tronçonnage.
-
-
Détection
-
Sert à classifier des régions (instances d’objets) dans les images.
-
Utile lorsque seule la position des caractères est nécessaire pour faire l’optimisation.
-
Idéal pour des applications « go/no-go ».
-
Utilisée notamment sur Inspector B, T, E.
-
-
Segmentation
-
Classe les pixels d’une image en régions.
-
Très avantageuse pour des caractères difficiles à distinguer de la surface : pourriture, taches de chauffé, « touche et manque », nœuds non contrastants.
-
Permet d’augmenter fortement l’efficacité de détection sur ces défauts.
-
Utilisée sur Inspector B, T, E, F, R.
-
Bénéfices pour les fabricants (rendement, rejets, main‑d’œuvre)
-
Solution clé en main
-
Adaptable à la configuration de votre ligne de production
-
-
Rendement matière
-
Augmentation du rendement matière de 3 à 7 %
-
-
Plus de qualité et moins de retours
-
Main‑d’œuvre
-
Réduction de la main-d’œuvre
-
Diminution de la dépendance au personnel qualifié pour la classification
-
-
Gestion de production
-
Gestion des longueurs moyennes de planches en temps réel
-
Statistiques de production en temps réel : grades, longueur moyenne, rebuts, quantité de coupes, défauts…
-
-
Traçabilité
-
Solutions imprimées sur les planches pour la traçabilité (impression noir ou UV, ou solution électronique)
-
-
Valeur des grades
-
Augmentation de la valeur des grades, de la constance et de la flexibilité (classification finale faite par scanner)
-
